温馨提示

节点任务和虚拟节点都是可选择的特殊类节点，可以不画出来。故可以像开源的BPM引擎一样使用JsonFlow引擎。当然你可以很轻松的二开定制化

注：这些规则不是一定的，因为你可以很轻松的二开定制化规则

一、节点与任务

  可自由设置连线/路由/布局改变连线形式，画布内的节点/连线均可任意拖拽和调整大小

1、术语

• 两者的关系：节点 只用于流程引擎流转，不需要人员办理，而 节点任务 作为每个 节点 下需要人员办理的 任务
• 每类 节点 下 默认 带有一个 隐藏的节点任务 即一个任务就是一个人审批。只有 串行节点 和 并行节点 才可以 配置或代码生成 多个 节点任务，其余类型节点 只有一个 默认隐藏的节点任务

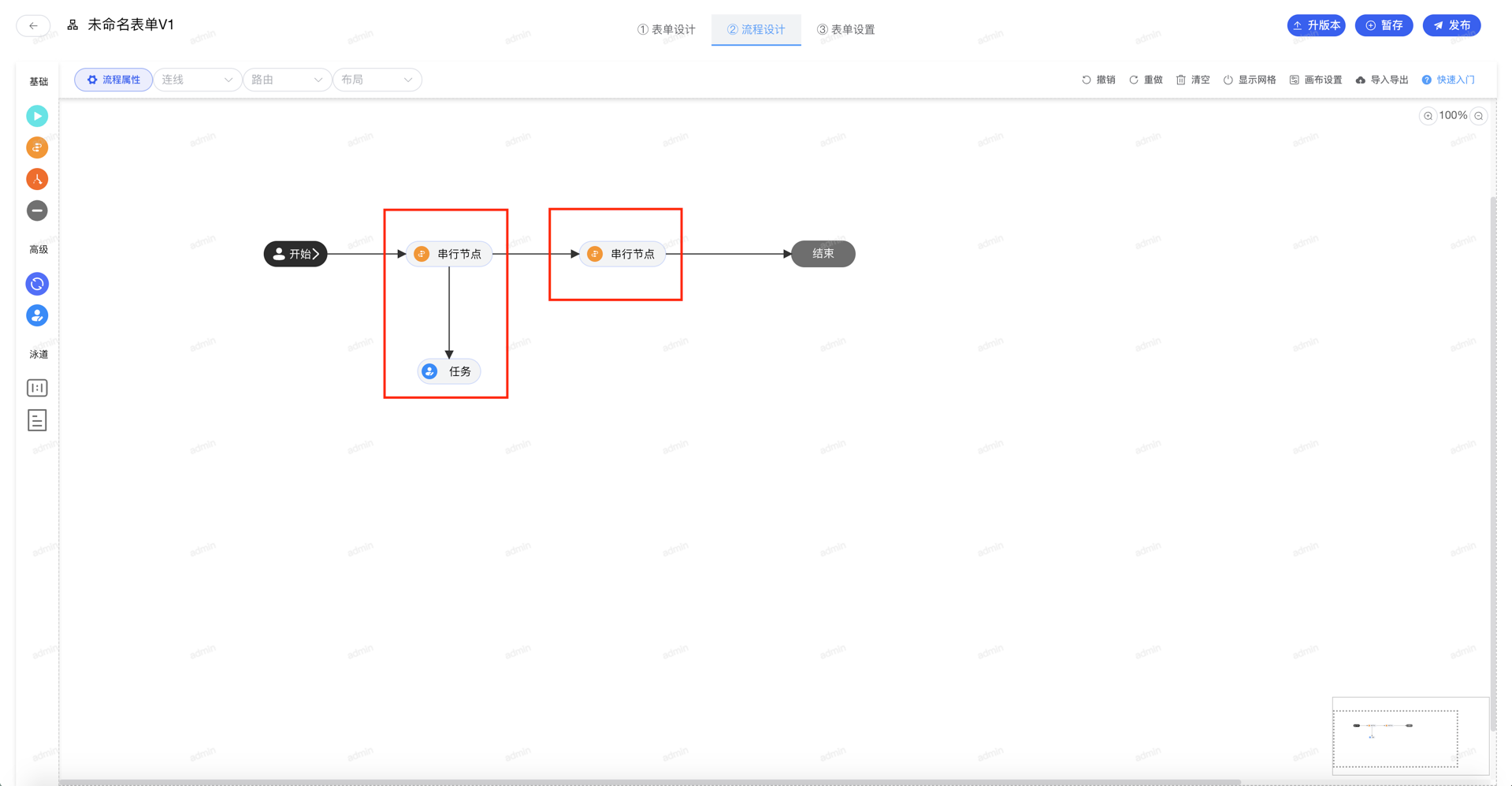

下图所示，两个串行节点均是表达需要一个人来审批，只是其中一个串行节点下的任务没有画出来，使用的是默认隐藏的节点任务，开始节点和结束节点同理

• 下图所示，串行节点-部门经理画出了两个节点任务：【经理】和【副经理】，表示该节点需要两个人来审批

若一个节点下有多个任务，支持根据业务数据动态计算节点的任务数和需要分配的参与者

2、概念

• 1、开始节点和结束节点分表表示节点的开始和结束，一个流程理论上分别只能有一个
• 2、串行节点表示流程同时只能流转到一个串行分支，当一个节点下有多个串行分支时，必须都设置连线条件且只能有一个满足条件的分支（不带条件则默认满足条件）。如下图条件设置

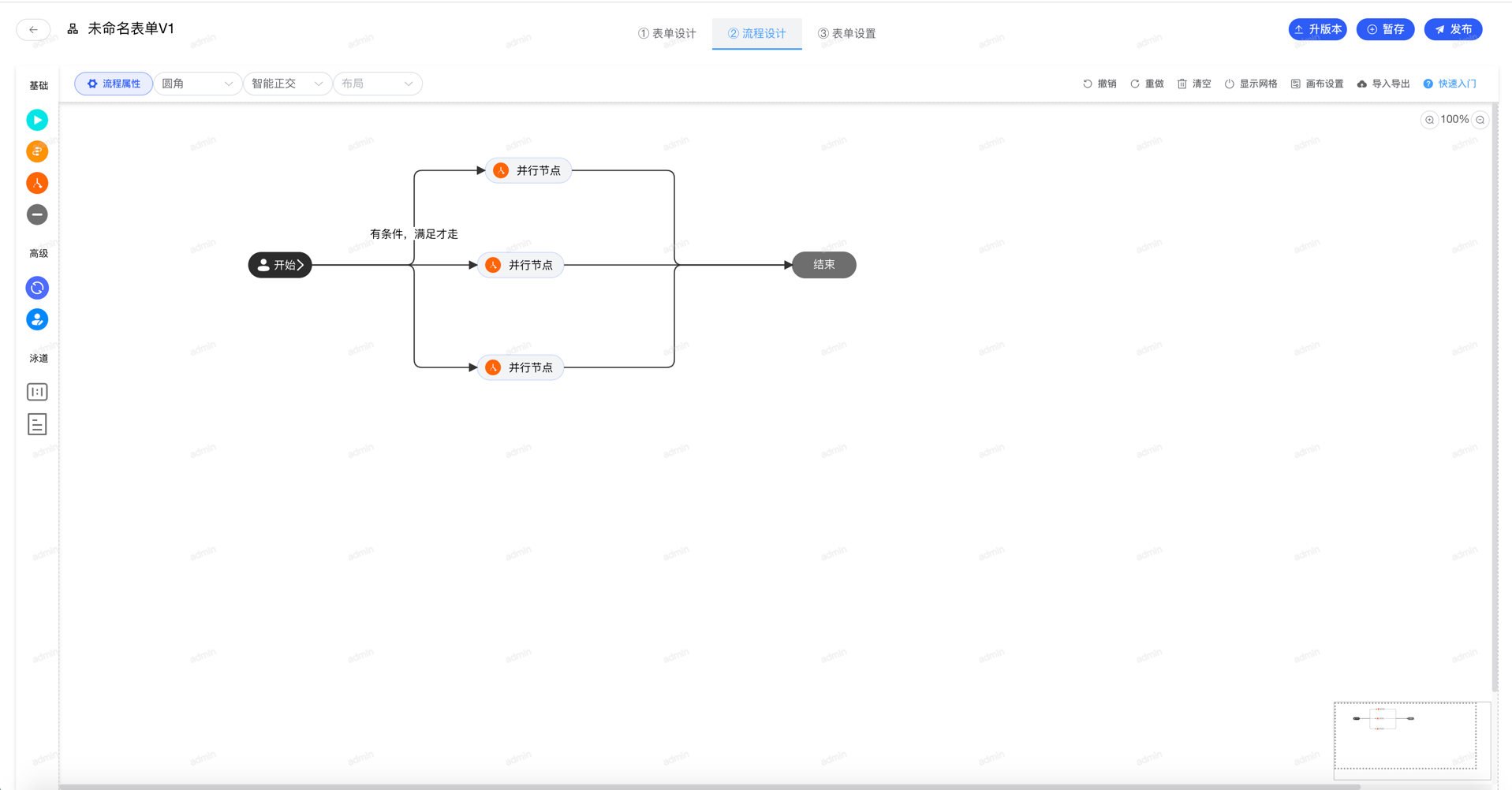

• 3、并行节点表示流程同时可以流转到多个并行分支，支持部分或全部并行节点加连线条件，满足条件的并行节点才会被开启（不带条件则默认就满足条件）。如下图有条件的分支需满足条件才走，其余无条件的并行分支默认都走

什么时候用并行节点呢？只要流程想往下同时流转到几个节点时，这几个节点都用并行节点

3、网关类节点

• 1、串行网关/并行网关是一种可选的网关节点，串行网关/并行网关的使用说明与串行节点/并行节点类似，只是不需要办理人审批而已。支持配置节点属性与监听事件

4、特殊类节点

• 1、虚拟节点是一种可选的自由节点，不会自动流转到的特殊类节点即不能连线，常用于被驳回到的节点或者特殊逻辑时代码操作到的节点，如下图所示节点【修改工单】，当这个节点审批后就会直接返回到原驳回人那里，不会再次经历途中节点
• 2、节点任务是一种可选的辅助节点，只能被串行节 或 并行节连线，而自身是不能连接到其他节点的（目前支持可配置是否可连接到其他节点），即流程不会流转到节点任务

如下图所示，流程不会流转到任务【经理】和【副经理】

• 3、泳道是一种可选的辅助框不是节点，只是用于展示并不会流转到该辅助框，可框住想要框住的节点或任务，例如用于备注说明
