产品介绍 ​

  1、JsonFlow工作流是一个100%纯国产自研的分布式流程引擎系统(非开源BPM)，内置自动布局最优算法布局，前后端纯JSON交互格式简单，支持信创国产化专为中国式特色审批而生

  2、支持在线零代码进行表单设计与流程设计，前后端代码完全自研可控，非常容易进行二次开发，致力于解决传统BPM流程复杂难扩展、后期维护闹心、数据统计烦心等痛点问题

整体功能 ​

  1、JsonFlow工作流支持Vue3技术栈，一套前端代码同时支持钉钉简单模式与专业模式，并提供两套可选UI界面，同时适配PC、Pad、H5（即APP端）多端显示（APP端含流程图回显）

  2、支持前端流程设计器设计流程图，同时也支持后端代码生成流程图，审批参与者支持用户、角色、岗位、部门等任意扩展

  3、支持对已发起的流程图实例再次可视化单独编辑配置，非常方便后期维护如加减节点（在图中自动布局回显）、加减参与者即加减签

  4、流程引擎与业务表单系统完全解耦，支持配置第三方业务系统Http接口或表单

  5、支持 Online 工作交接，一键交接工作与任务，轻松搞定人员变动

  6、已集成人工智能PIG-AI，支持AI助手发起工单，使工作流更智能

操作介绍 ​

  JsonFlow工作流支持表结构设计、表单字段定义、表单设计、流程设计、打印模板设计等操作，配置简单高效易理解，几分钟即可完成

模型设计 ​

  模型设计分三个步骤表单设置、表单设计、流程设计，一次托拉拽即可完成表结构设计、表单字段定义、表单设计、流程设计等设计功能。流程设计的流程图和表单设计的表单均支持PC、Pad、H5（即APP端），一次设计多端显示

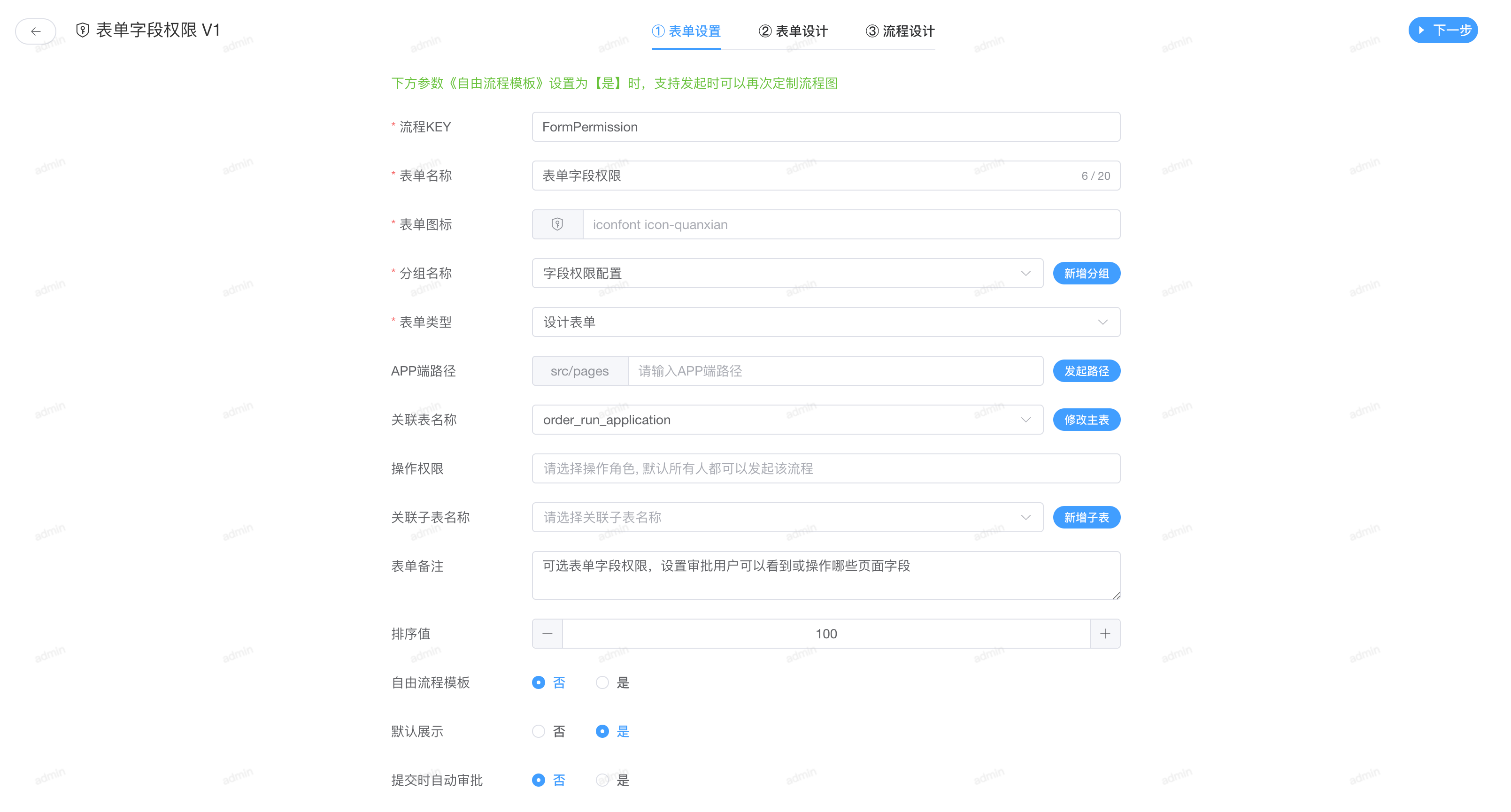

1、表单设置 ​

  本系统将【表单类型】分为设计表单、系统表单。设计表单指通过表单设计器托拉拽生成的页面，系统表单指本系统或第三方系统中代码编写的页面。当【表单类型】为设计表单时，可以选择或新增一张存储表单数据的表，也支持将多个子表单存储到多个单独的子表中

image-20220830191942510

2、表单设计 ​

  1、当【表单类型】选择【设计表单】时，可以在第二步【表单设计】中使用表单设计器自由托拉拽设计主表单页面，同时适配PC、Pad、H5（即APP端）多端显示

表单设计器支持 自定义组件 即接入 本地Vue业务组件 ，接入非常简单高效

image-20220830191942510

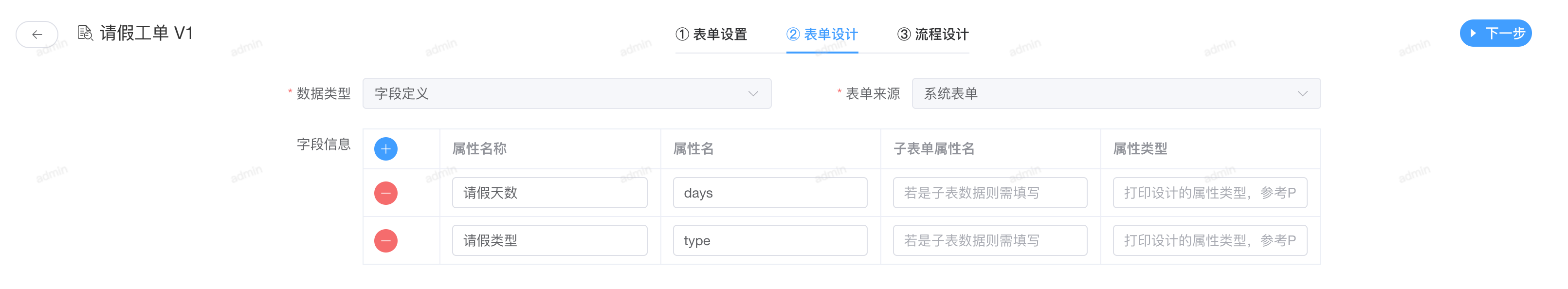

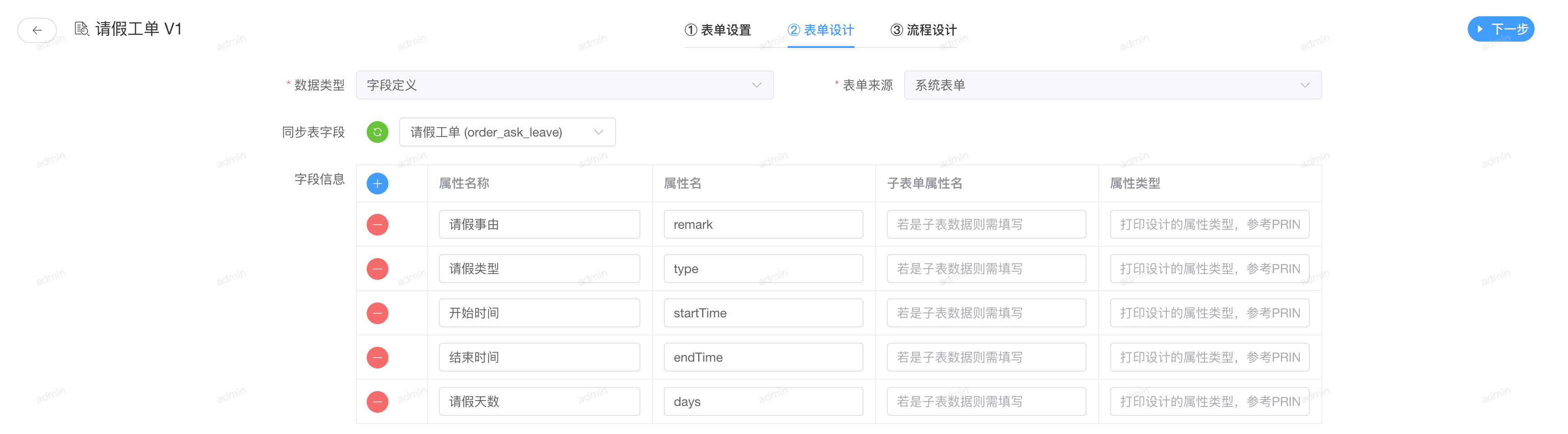

  2、当【表单类型】选择【系统表单】时，如果流程设计中需要用到该表单的字段，则可以在第二步【表单设计】中录入该表单页面的字段定义信息（此步骤为可选，非必须）

image-20220830191942508

3、流程设计 ​

  本系统支持简单模式与专业模式，同时可自由切换简单UI界面与专业UI界面，同时适配PC、Pad、H5（即APP端）多端显示

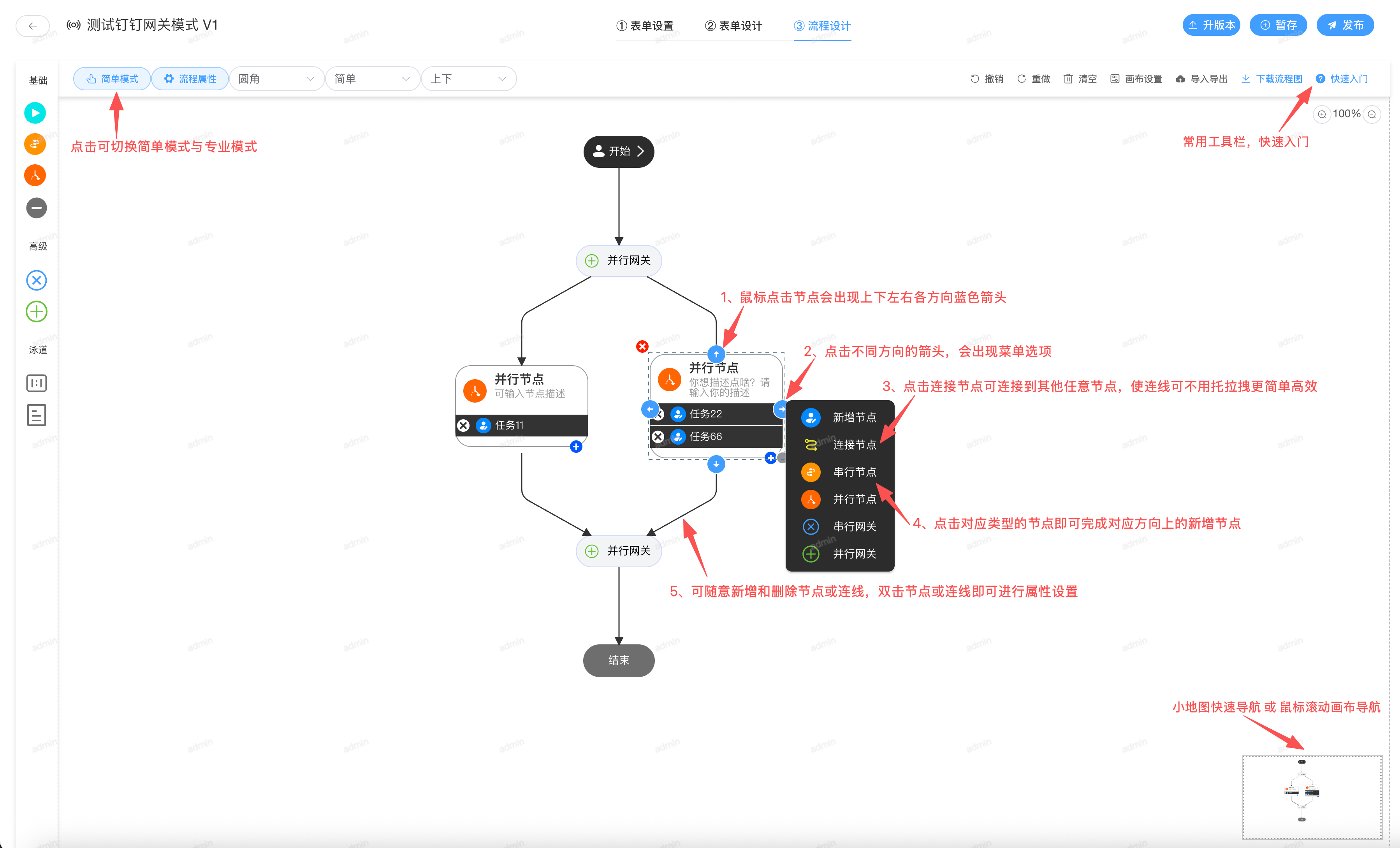

  1、简单UI界面-常用于普通用户操作

  鼠标点击节点会出现上下左右各方向蓝色箭头。点击不同方向的箭头，会出现菜单选项。点击对应类型的节点即可完成对应方向上的新增节点。可随意新增和删除节点或连线，双击节点或连线即可进行属性设置

  点击连接节点可连接到其他任意节点，使连线可不用托拉拽更简单高效

03

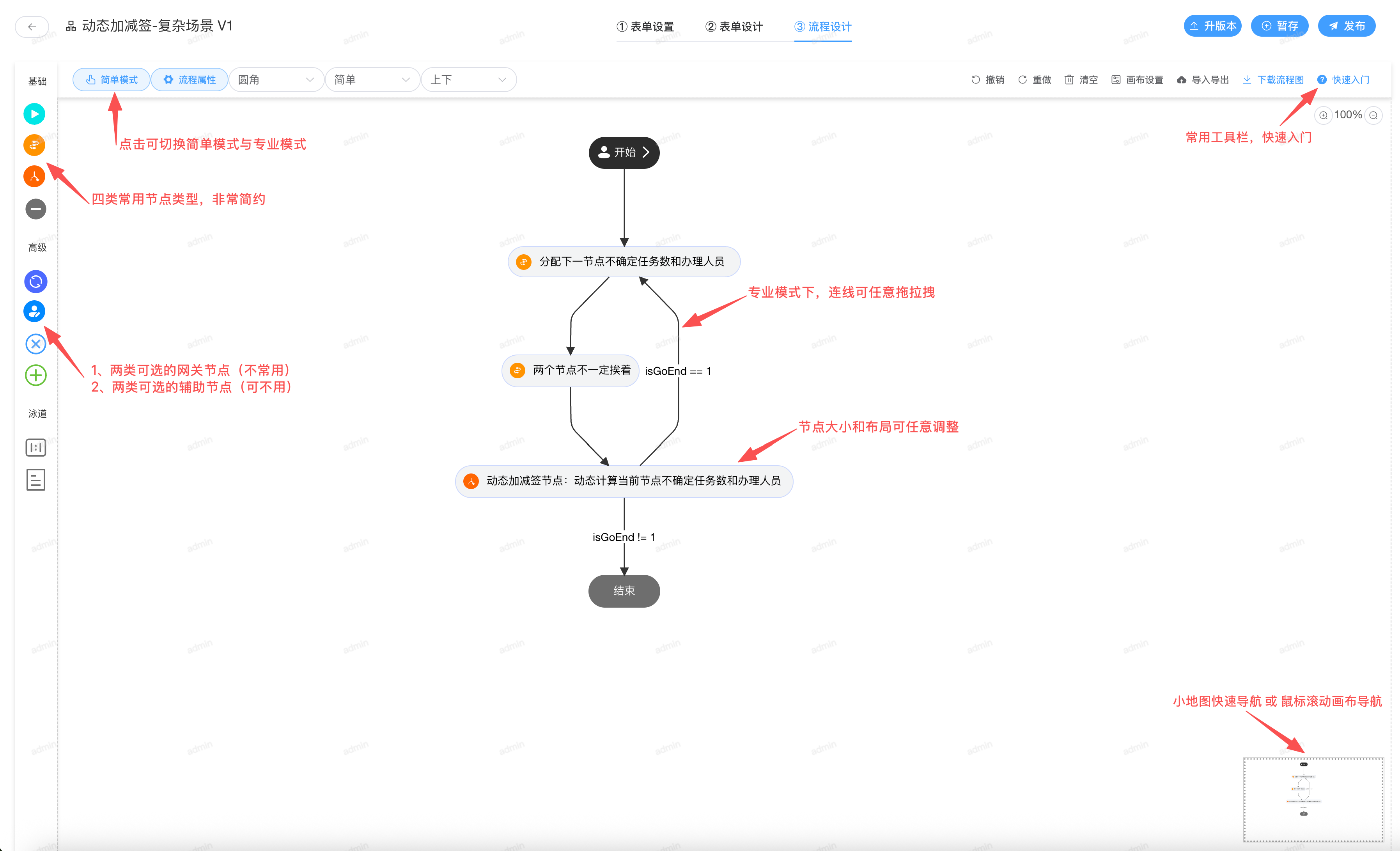

  2、专业UI界面-常用于专业用户操作

  在左侧栏拖拽节点到绘图区，进行任意连线，可随意新增和删除节点或连线，鼠标移动到节点或连线上右键菜单设置属性（节点可直接双击）

03

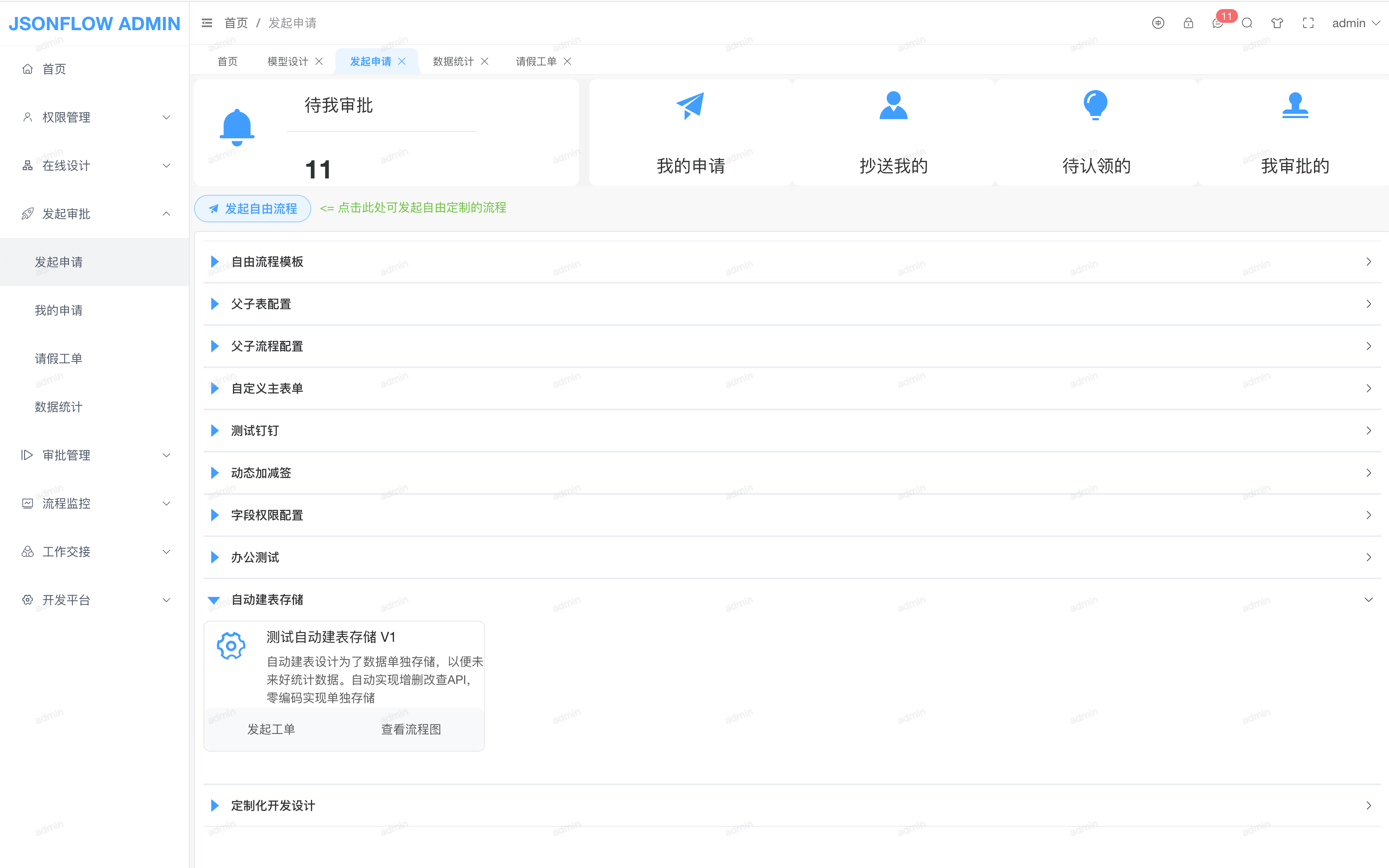

发起审批 ​

  1、在【发起审批-发起申请】选择一个表单，点击【发起工单】按钮输入表单相关信息。发起后在【发起审批-我的申请】列表中查看我申请的表单

image-20220830183915986

  2、工作流系统已集成人工智能PIG-AI，支持AI助手发起工单，更多AI扩展功能等你来操作


审批管理 ​

  1、流程发起后，在【审批管理-待我审批】中，显示与自己相关的任务，待办列表未读的任务显示不同颜色。任务分类：全部、待办理、被抄送、待阅、被加签。办理完任务后在【审批管理-我审批的】中，可以查看自己办理过的任务

image-20220831193415738

  2、在【审批管理-待我审批】点【审批】按钮进行办理。可以查看表单页面、审批过程、流程实例图。查看流程图支持节点与连线可根据状态显示不同颜色和图标

image-20220831195338656

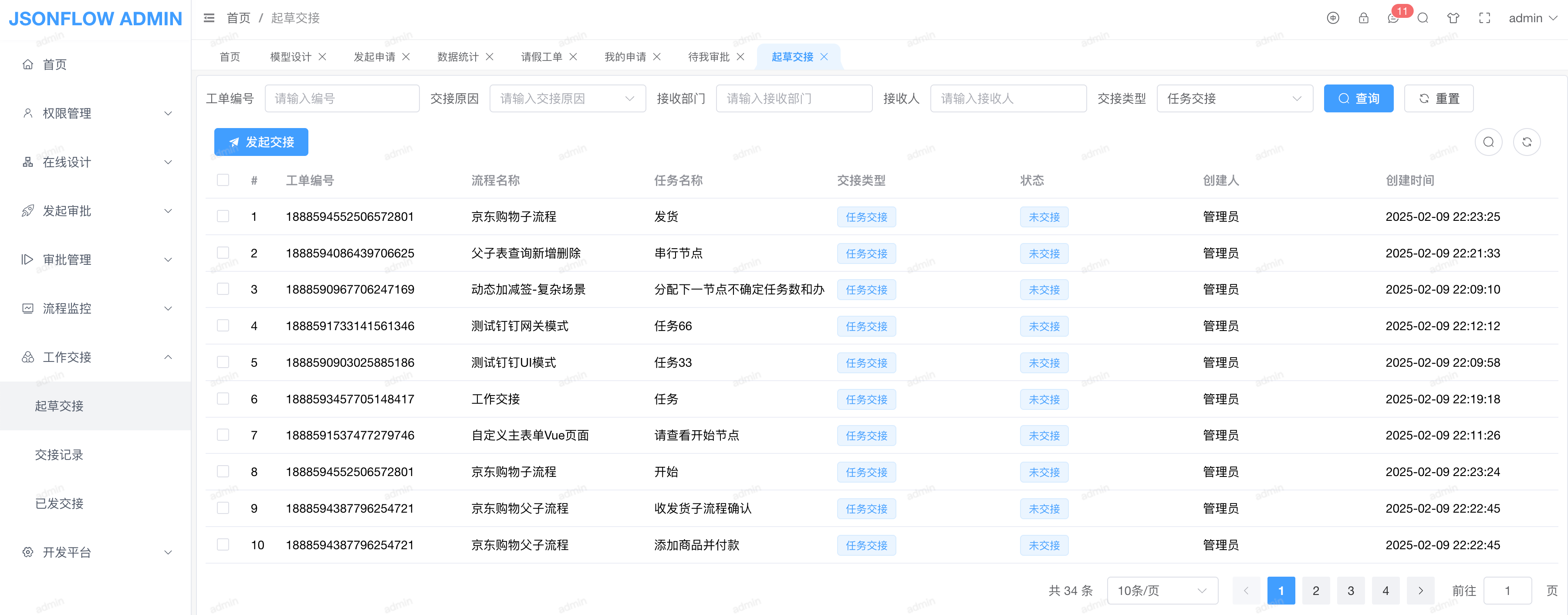

工作交接 ​

  JsonFlow工作流支持 Online 工作交接，一键交接工作与任务，轻松搞定人员变动

image-20220901001811058

流程监控 ​

  JsonFlow工作流支持对已发起的流程图实例再次可视化单独编辑配置，非常方便后期维护如加减节点（在图中自动布局回显）、加减参与者即加减签。只影响当前流程的实例图

image-20220831200638060

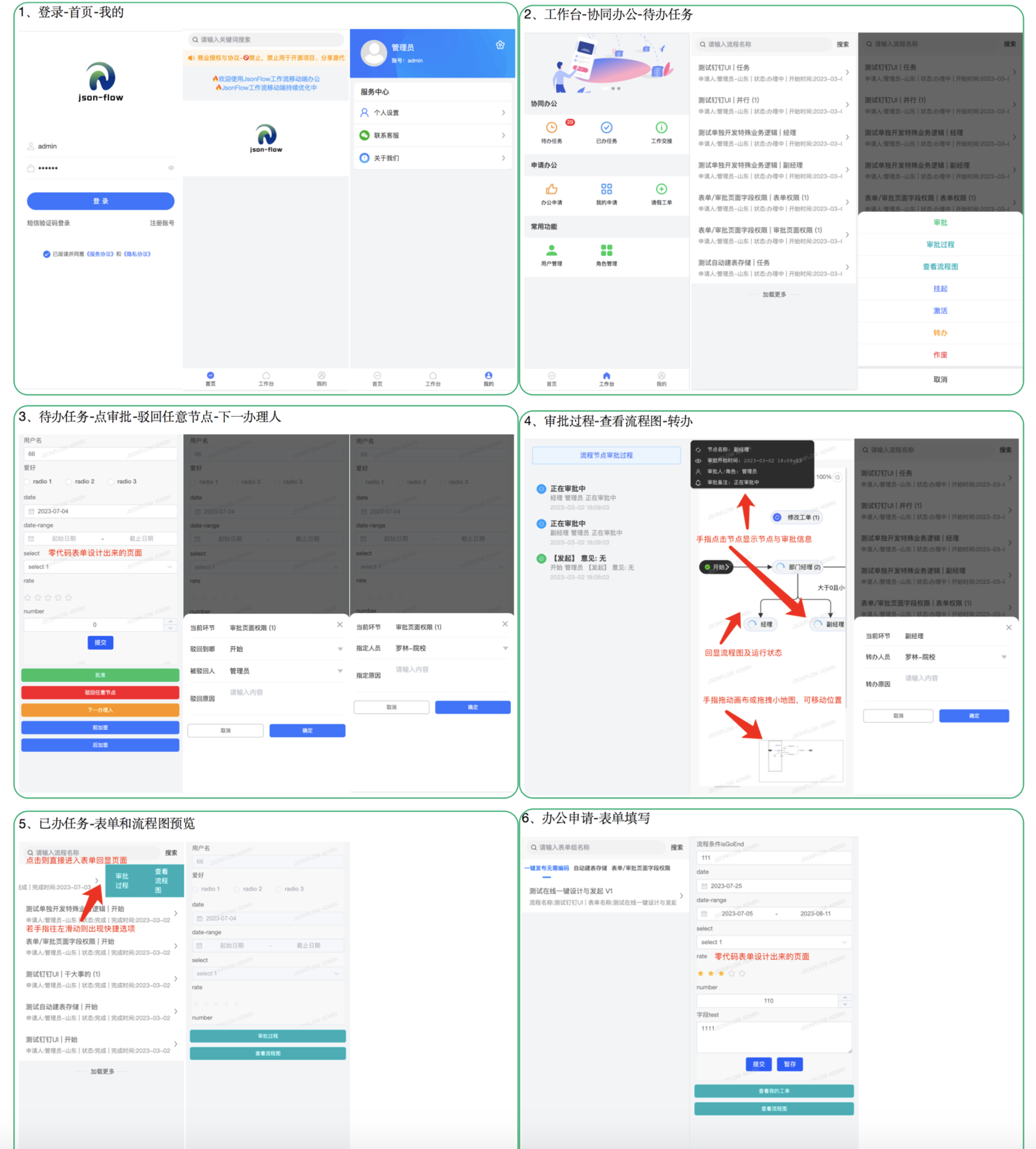

移动端办公（含流程图） ​

  JsonFlow工作流支持移动端APP办公（含流程图回显），提供客户移动端办公操作的需求

app_img

排期计划 ​

   1、支持审批人员预测、流程流转预测（流程预执行）

   2、支持app端设计流程图

   3、页面与流程图完全国际化处理

   4、可自定义节点，以及图形

   5、规则引擎

   更多计划请咨询
